Motor puerta batiente S400 230v izquierdo.

Motor puerta batiente abatible hasta 3 metros de longitud.
Uso residencial.
Irreversible, desbloqueo de emergencia con llave. No necesita cerradura eléctrica.
Orientación izquierda: visto desde dentro el motor se sitúa a la izquierda.
Si necesita el derecho, visite el siguiente producto:
MOTOR M400-DERECHO
Peso máximo de la hoja 250kg.

DETALLES TÉCNICOS:

Potencia 330w, voltaje 230v, consumo 1,8A.
Empuje máximo 1600N.
Temperatura de trabajo -25º / +60º.
Tiempo de apertura 22 segundos.
Protección térmica 150º.
Ciclo de trabajo 35%.
Lubricación grasa.

CONTENIDO:

Motor, anclajes, condensador de arranque y manuales, no incluye cuadro de control ni mandos.
Producto de calidad fabricado en Italia. Repuestos disponibles.

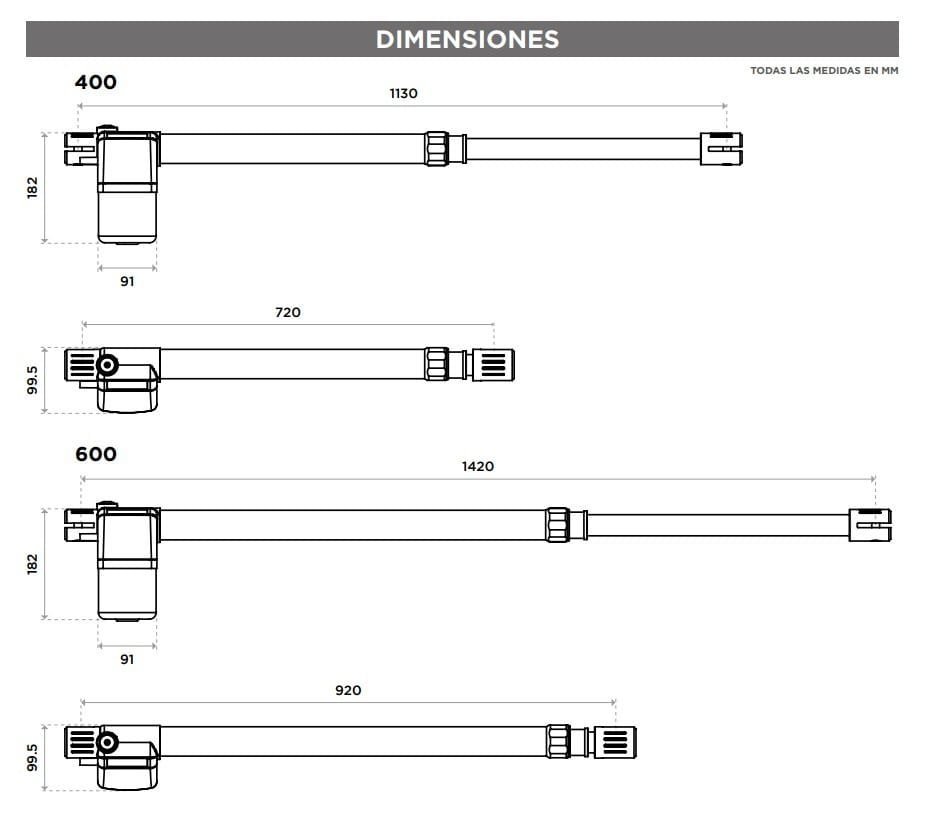

MEDIDAS:

INSTALACIÓN:

1 – Abrir la caja y sacar el motorreductor, comprobar que el mismo no haya sufrido daños durante el transporte.
2 – Asegurarse que la hoja de la puerta sea perfectamente horizontal.
3 – Colocar el motorreductor de tal manera que esté inclinado hacia abajo en 1º (ver figura 2).
4 – Fijar el soporte A sobre el pilar que se encuentra al lado de la puerta respetando las cotas indicadas en la tabla 1, según modelo, (S 300, M 400, L 600). No olvidar la inclinación de 1º.
5 – Instalar el motorreductor sobre el soporte A y fijarlo mediante tornillo.
6 – Con la puerta cerrada, girar la rosca del eje D del motorreductor y deslizar hacia fuera el eje hasta que llegue al final de la carrera.
7 – Girar el eje en sentido contrario 1 vuelta de 360º(ver figura 4).
8 – Colocar el soporte B en el agujero del eje y posicionar el soporte contra la hoja de la puerta. Fijar el soporte a la puerta sin olvidar la inclinación. (figura 2)
9 – Proceder de la misma manera con la otra hoja de la puerta en caso de instalar 2 motores.
10 – Conectar los cables y el condensador al cuadro de control según manual del cuadro.
11 – Colocar la tapa sobre el tornillo de desbloqueo (C) (Figura 5)

OPERACIÓN DESLOQUEO DE EMERGENCIA del MOTOR:

Para el bloqueo y desbloqueo manual de las puertas, utilice la llave suministrada en el tornillo de desbloqueo (ver FIG. 1).
1 – Retire la tapa protectora
2 – Inserte la llave suministrada en el asiento como se muestra en la figura.
3 – Gire la llave de la parte superior del motorreductor para desbloquear y en la dirección opuesta para bloquear.
